Distribuire video simpla pe UTP/FTP
Mai putin folosit decat sistemul pe SDI si HDMI,acest sistem se foloseste pentru situatiile in care distantele intre televizoare sau sursele de proiectie si sursa sau sursele de semnal sunt mai mari de 30m sau variabile.
Deasemenea si in situatiile in care este imposibila montarea cablurilor HDMI.
Distribuire video simpla pe SDI
Sa presupunem ca doriti sa proiectati semnalul de la un dispozitiv ( un laptop,calculator,receptor satelit,receptor de cablu,etc ) pe 2-3 televizoare.
Sistemul video se realizeaza astfel :

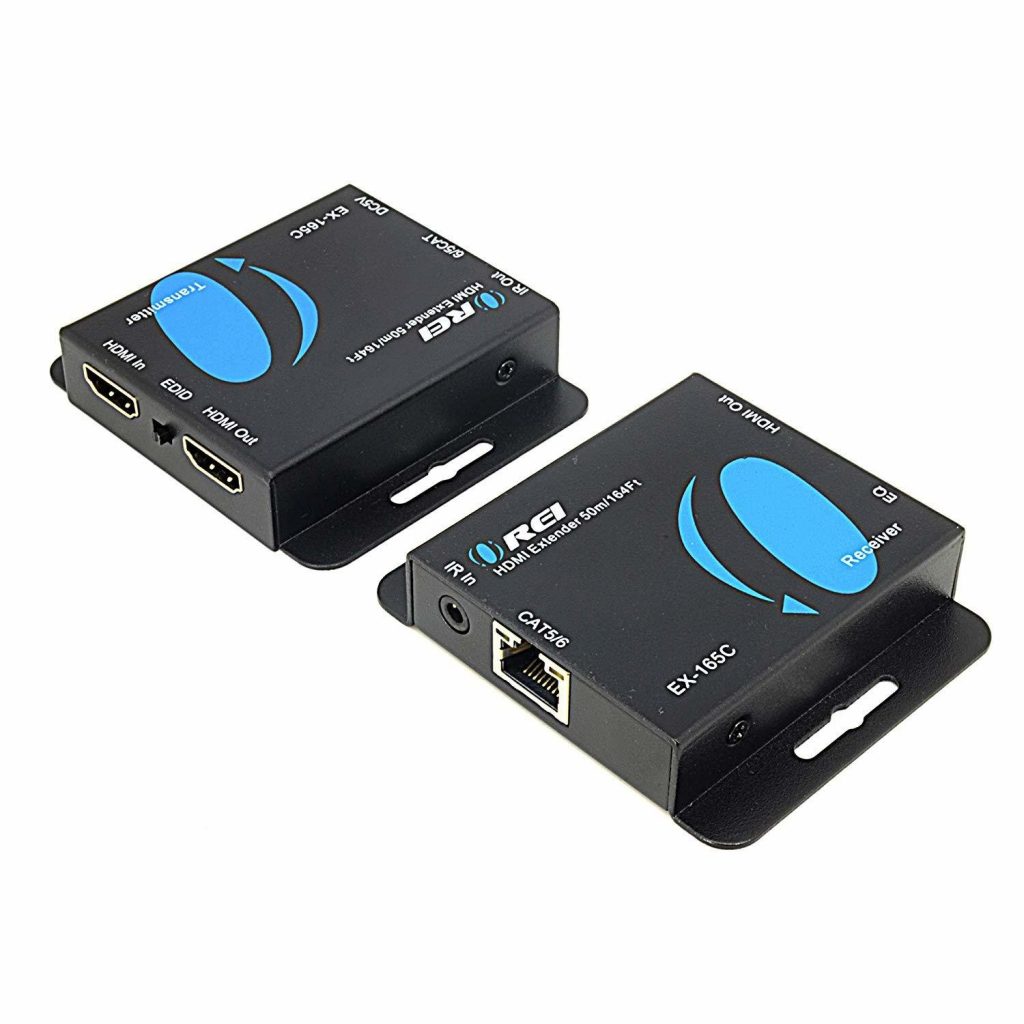

Intre sursa de semnal video si televizoare vom conecta separat cabluri UTP/FTP.La fiecare televizor vom conectacta un extender video intrare UTP/FTP- iesire HDMI.Extenderul video il vom conecta printr-un cablu HDMI cu televizorul.Apoi pentru a putea distribui semnalul dorit vom folosi un spliter HDMI cu o intrare si 2-4 iesiri.
Vom conecta sursa de semnal intr-un extender video intrare HDMI- iesire UTP/FTP, iar apoi cabluri UTP/FTP intre extender video de intrare semnal si spliterul HDMI.
Atentie !
Extenderele video UTP/FTP se pot conecta intre ele fie cu un singur cablu UTP/FTP sau cu doua cabluri.Exista doua modele de extendere: unul cu un singur cablu
prin care se transmite si semnalul video si semnalul de sincronizare si altul cu doua cabluri,unul pentru semnalul video,iar cel de al doilea cablu pentru sincronizarea extenderelor.
Distribuire video complexa pe UTP/FTP
Sa presupunem ca doriti sa proiectati semnalul de la 4 dispozitive ( un laptop,calculator,receptor satelit,receptor de cablu,etc ) pe 8 televizoare.
Sistemul video se realizeaza astfel :
Distribuire video pe UTP/FTP
Intre sursele de semnal video si televizoare vom conecta separat cabluri UTP/FTP.La fiecare televizor vom conectacta un extender video intrare UTP/FTP- iesire HDMI.Extenderul video il vom conecta printr-un cablu HDMI cu televizorul.Apoi pentru a putea distribui semnalul dorit vom folosi un splitere HDMI cu o intrare si 2-4 iesiri.
Vom conecta fiecare sursa de semnal intr-un extender video intrare HDMI- iesire UTP/FTP, iar apoi cabluri UTP/FTP intre extender video de intrare semnal si spliterul HDMI.
Daca insa dorim ca semnalele sa poata fi schimbate cand dorim, vom folosit o matrice video ( matrix ) cu ajutorul careia vom putea controla secventele video cum dorim.
Atentie !
Extenderele video UTP/FTP se pot conecta intre ele fie cu un singur cablu UTP/FTP sau cu doua cabluri.Exista doua modele de extendere: unul cu un singur cablu
prin care se transmite si semnalul video si semnalul de sincronizare si altul cu doua cabluri,unul pentru semnalul video,iar cel de al doilea cablu pentru sincronizarea extenderelor.
Aceste modele de distributie video se pot folosi pentru : hoteluri,pensiuni,case de pariuri,cazinouri,bancuri de testare produse,ambarcatiuni,etc.Pentru mai
multe detalii ne puteti contacta telefonic sau pe adresa de email afisata pe site.
