Distribuire semnal video pe HDMI

La momentul de fata cea mai raspandita metoda de distribuire a semnalelor video pentru mai multe dispozitive de proiectare a imaginii este HDMI.Dispozitivele de proiectie pot fi : televizoare,proiectoare video sau alte dispozitive de proiectare a imaginii.

Pentru a intelege cat mai usor modul de functionare si executie al unei distributii video va prezentam cateva exemple.

Distribuire video simpla pe HDMI

Sa presupunem ca doriti sa proiectati semnalul de la un dispozitiv ( un laptop,calculator,receptor satelit,receptor de cablu,etc ) pe 2-3 televizoare.
Sistemul video se realizeaza astfel :

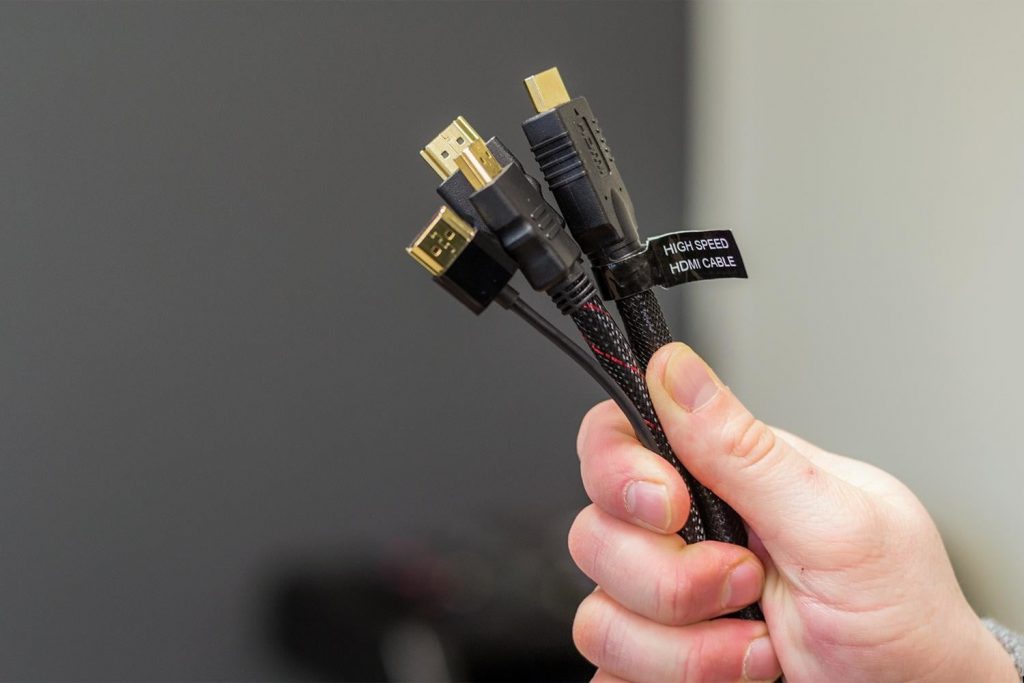

Intre sursa de semnal video si televizoare vom conecta separat cabluri HDMI.Apoi pentru a putea distribui semnalul dorit vom folosi un spliter HDMI cu o intrare si 2-4 iesiri.
Vom conecta in intrarea de semnal ( IN ) sursa de semnal, iar in iesiri ( OUT ) cablurile de HDMI de la televizoare.

Atentie !
Lungimea cablurilor HDMI nu trebuie sa fie mai mare de 25-30m,deoarece apar intreruperi de semnal.Daca distantele intre televizoare si sursa de semnal sunt
mai mari de 30m se vor folosi alte metode de distribuire a semnalului video.Pentru mai multe detalii puteti citi despre Distribuire video pe SDI sau Distribuire video pe UTP/FTP

Spliter hdmi distributie semnal video.
Spliter hdmi

Distribuire semnal video pe HDMI

Distribuire video complexa pe HDMI

Sa presupunem ca doriti sa proiectati semnalul de la 4 dispozitive ( un laptop,calculator,receptor satelit,receptor de cablu,etc ) pe 8 televizoare.
Sistemul video se realizeaza astfel :

Intre sursele de semnale video si televizoare vom conecta separat un cabluri HDMI.Apoi pentru a putea distribui semnalul dorit vom folosi 4 splitere HDMI cu o intrare si 2-4 iesiri pentru fiecare semnal
video separat.Vom conecta in intrarea de semnal ( IN ) sursa de semnal, iar in iesiri ( OUT ) cablurile de HDMI de la televizoare.Astfel,functie de modul de conectare al televizoarelor,fiecare va avea un semnal diferit.In aceasta configuratie semnalele video nu pot fi schimbate,fiecare televizor avand intotdeauna acelasi semnal.

Daca insa dorim ca semnalele sa poata fi schimbate cand dorim, suplimentar vom folosit o matrice video ( matrix ) cu ajutorul careia vom putea controla secventele video cum dorim.

Atentie !
Lungimea cablurilor HDMI nu trebuie sa fie mai mare de 25-30m,deoarece apar intreruperi de semnal.Daca distantele intre televizoare si sursa de semnal sunt
mai mari de 30m se vor folosi alte metode de distribuire a semnalului video.Pentru mai multe detalii puteti citi despre Distribuire video pe SDI sau Distribuire video pe UTP/FTP

Daca doriti sa proiectati semnalul de la mai multe dispozitive ( un laptop,calculator,receptor satelit,receptor de cablu,etc ) pe televizoare, se vor folosi matrici video mai complexe.

matrice hdmi pentru distributie semnale video
Matrix hdmi

Aceste modele de distributie video se pot folosi pentru : hoteluri,pensiuni,case de pariuri,cazinouri,bancuri de testare produse,ambarcatiuni,etc.Pentru mai
multe detalii ne puteti contacta telefonic sau pe adresa de email afisata pe site.
